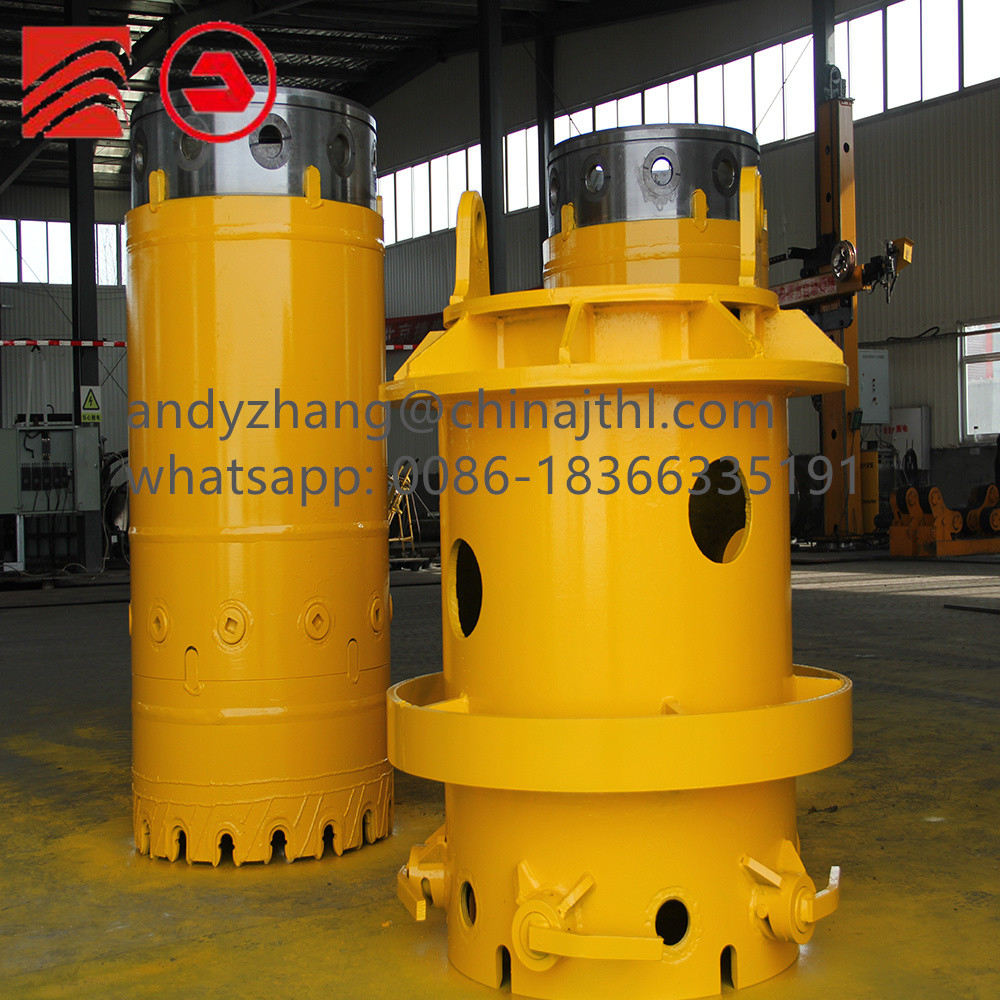

Chaussure de tubage fournie en usine pour machine de construction de plate-forme d'empilage
Le tube de tubage rotatif est obtenu en enfonçant un revêtement en acier dans le sol afin de protéger
toute l'opération de forage ;essentiellement, l'outil de forage rotatif pendant le processus de travail
réalise à l'intérieur une protection mécanique réalisée par le caisson fixé dans le sol.
PAROI SIMPLE UTILISANT DES TUYAUX DONNÉES TECHNIQUES
| Diamètre | Longueur | Épaisseur de la paroi du boîtier | Épaisseur de la paroi du boîtier | QTÉ de boulons | |||||
| D1/D2 | 1m | 2m | 3m | 4m | 5m | 6m | J | B | Verrouiller |
| millimètre | Poids (KG) N° de pièces | millimètre | millimètre | Nos | |||||
| 1300/1200 | 845 | 1475 | 2105 | 2735 | 33656 | 3995 | 20 | 40 | 12 |
| 1500/1400 | 1310 | 2220 | 3130 | 4040 | 4950 | 5860 | 25 | 50 | 12 |
| 1800/1700 | 1580 | 2675 | 3770 | 4865 | 5960 | 7055 | 25 | 50 | 16 |
| 2000/1880 | 2140 | 3355 | 4570 | 5785 | 7000 | 8215 | 25 | 60 | 12 |
| 2200/2080 | 2350 | 3690 | 5030 | 6370 | 7710 | 9050 | 25 | 60 | 12 |
| 2500/2380 | 2575 | 4100 | 5625 | 7150 | 8675 | 10200 | 25 | 60 | 16 |
DONNÉES TECHNIQUES DES TUYAUX À DOUBLE PAROI
| Diamètre | Longueur | Épaisseur de paroi du boîtier-1 | Épaisseur de paroi du boîtier-2 | Épaisseur totale | QTÉ de boulons | |||||
| D1/D2 | 1m | 2m | 3m | 4m | 5m | 6m | A1 | A2 | T2 | Verrouiller |
| millimètre | Poids (KG) Numéro de pièces | millimètre | millimètre | millimètre | (Non) | |||||
| 620/540 | 403 | 739 | 1074 | 1411 | 1747 | 2081 | 12 | 8 | 40 | 8 |
| 750/670 | 492 | 902 | 1311 | 1722 | 2131 | 2540 | 12 | 8 | 40 | dix |
| 880/800 | 585 | 1069 | 1552 | 2036 | 2520 | 3005 | 12 | 8 | 40 | dix |
| 1000/920 | 669 | 1221 | 1773 | 2328 | 2877 | 3429 | 12 | 8 | 40 | dix |
| 1180/1100 | 844 | 1580 | 2316 | 3052 | 3787 | 4522 | 16 | 8 | 40 | 12 |
| 1200/1120 | 872 | 1620 | 2370 | 3120 | 3870 | 4620 | 16 | 8 | 40 | 12 |
| 1300/1220 | 933 | 1746 | 2558 | 3372 | 4184 | 4996 | 16 | 8 | 40 | 12 |
| 1500/1400 | 1433 | 2628 | 3817 | 5009 | 6210 | 7393 | 20 | dix | 50 | 12 |
| 1800/1700 | 1730 | 3166 | 4602 | 6038 | 7474 | 8910 | 20 | dix | 50 | 16 |
| 2000/1880 | 2450 | 4280 | 6110 | 7940 | 9770 | 11600 | 20 | 15 | 60 | 12 |
| 2200/2080 | 2700 | 4720 | 6740 | 8760 | 10780 | 12800 | 20 | 15 | 60 | 12 |
| 2500/2380 | 2960 | 5240 | 7520 | 9800 | 12080 | 14360 | 20 | 15 | 60 | 16 |
détail du produit
Chantier de construction
