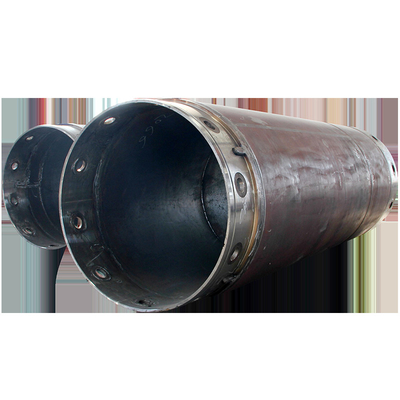

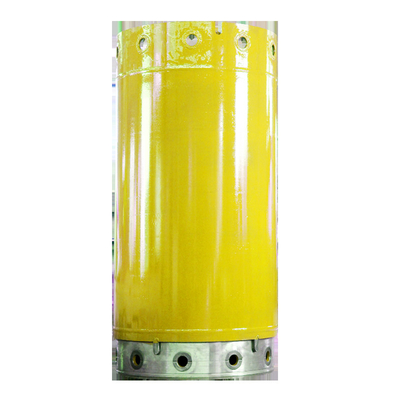

Les tuyaux à boîtier rotatif à double paroi peuvent être utilisés de manière universelle, car ils sont spécialement conçus pour transmettre des forces de rotation et verticales élevées créées par les entraînements rotatifs ou les oscillations de la plate-forme.
L'utilisation de boîtiers à double paroi garantit un train de tiges affleurant.
Les tubes à boîtier rotatif à simple paroi peuvent être utilisés pour les applications où la réduction de poids est importante.
Plage de diamètre de perçage : 620 ~ 2 500 mm
Épaisseur de paroi : 20 ~ 60 mm

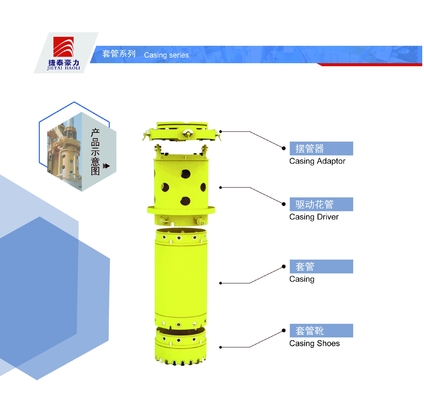

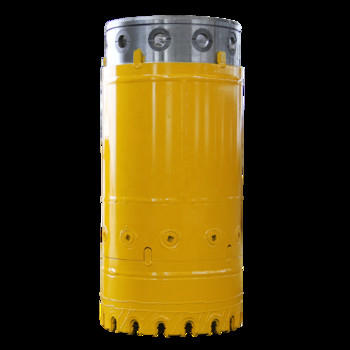

Tuyau d'enveloppe à double paroi 25CrMo, joint d'enveloppe, chaussure WS39, dents Bauer, enveloppes de plate-forme de forage
1.Soudage:Soudage entièrement robotisé, soudage à l'arc submergé, sans coutures
2.Joint de boîtier :Q345B avec traitement thermique ou 25CrMo
3.Matériau du tuyau d'enveloppe :Q345B
4.Taille:Différentes tailles peuvent être personnalisées
5.Système de connexion :Bauer, Leffer et d'autres systèmes de connexion peuvent être personnalisés
6.Appareil de forage correspondant :Bauer, Soilmec, Mait, Casagrande, Liebherr, Sany et d'autres appareils de forage de marques internationales
7.Verticalité :La verticalité du boîtier ne dépasse pas 2 % ;
L'ellipticité des articulations est contrôlée à ± 1 mm près.
8.Boulon:La connexion par boulon de boîtier est conforme aux normes allemandes, japonaises, LEEFER (généralement utilisées pour une rotation complète), Taiwan (machine lourde) et d'autres spécifications selon les exigences du client.
DONNÉES TECHNIQUES DU BOÎTIER À DOUBLE PAROI
| Dia. | Longueur |
Mur épais ness-1 |
Mur épais ness-2 |
Épaisseur totale ness |
Boulon QTÉ |
|||||
| D1/D2 | 1m | 2m | 3m | 4m | 5m | 6m | A1 | A2 | T2 | Boulon |
| (mm) | Poids (kg) Numéro de pièce | (mm) | (mm) | (mm) | (Non) | |||||
| 620/540 | 403 | 739 | 1074 | 1411 | 1747 | 2081 | 12 | 8 | 40 | 8 |
| 880/800 | 585 | 1069 | 1552 | 2036 | 2520 | 3005 | 12 | 8 | 40 | 10 |
| 1000/920 | 669 | 1221 | 1773 | 2328 | 2877 | 3429 | 12 | 8 | 40 | 10 |
| 1180/1100 | 844 | 1580 | 2316 | 3052 | 3787 | 4522 | 16 | 8 | 40 | 12 |
| 1300/1220 | 933 | 1746 | 2558 | 3372 | 4184 | 4996 | 16 | 8 | 40 | 12 |
| 1500/1400 | 1433 | 2628 | 3817 | 5009 | 6210 | 7393 | 20 | 10 | 50 | 12 |
| 1800/1700 | 1730 | 3166 | 4602 | 6038 | 7474 | 8910 | 20 | 10 | 50 | 16 |
| 2000/1880 | 2450 | 4280 | 6110 | 7940 | 9770 | 11600 | 20 | 15 | 60 | 12 |
| 2200/2080 | 2700 | 4720 | 6740 | 8760 | 10780 | 12800 | 20 | 15 | 60 | 12 |
| 2500/2380 | 2960 | 5240 | 7520 | 9800 | 12080 | 14360 | 20 | 15 | 60 |
16
|
