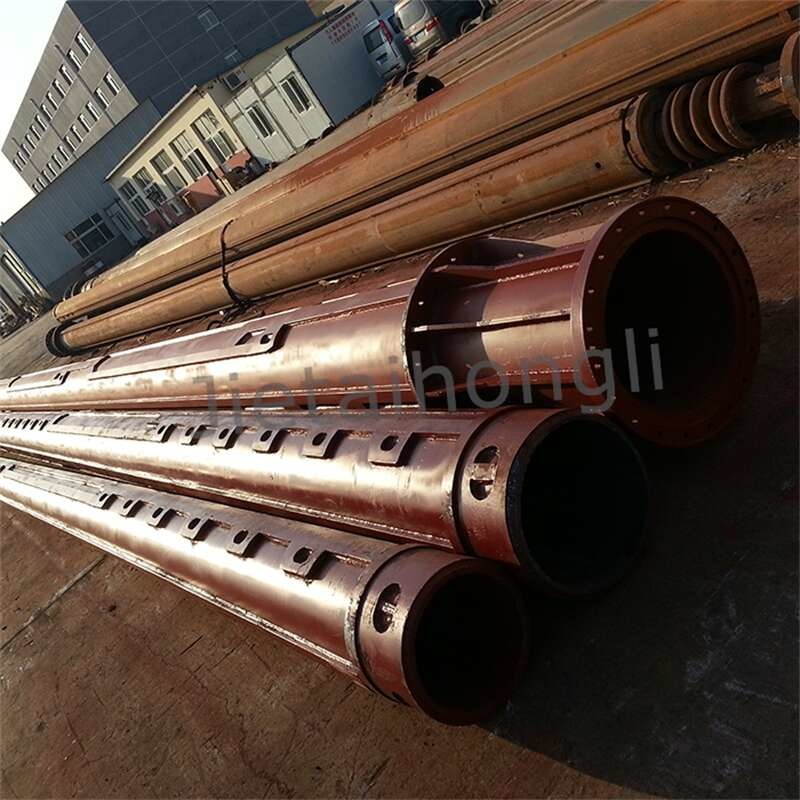

IMT AF180 Barre Kelly à verrouillage complet utilisée pour la plateforme de forage
Application:Utilisé pour les outils de forage à pile rotative pour creuser des trous dans la roche ou la couche de sol.
Type:Barre Kelly télescopique 3/4/5 sections
Type de verrouillage:verrouillage par friction
Profondeur maximale de forage :20-50m
Diamètre maximal de forage:1500 mm
Spécification
| Je ne veux pas. |
Diamètre du premier Partie
|
Les sections | Type de pression clé | Longueur par section (m) | Profondeur de forage | Le couple (KN.M) | ||
| 1 | ¢ 299 | 3 | Le verrouillage | 9 à 12 | 24 à 45 | 100 à 120 | ||
| 2 | ¢ 342 | 3 | 4 | Le verrouillage | 9 à 12 | 24 à 45 | 100 à 120 | |
| 3 | ¢ 355 | 3 | 4 | Le verrouillage | 9 à 14 | 24 à 56 | 100 à 120 | |
| 4 | ¢ 368 | 3 | 4 | Le verrouillage | 9 à 14 | 24 à 56 | 150 à 180 | |
| 5 | ¢ 377 | 3 | 4 | Le verrouillage | 9 à 14 | 24 à 56 | 150 à 180 | |
| 6 | ¢ 394 | 3 | 4 | Le verrouillage | 9 à 15 | 24 à 58 | 180 à 200 | |
| 7 | ¢ 406 | 3 | 4 | Le verrouillage | 9 à 15 | 24 à 58 | 180 à 200 | |
| 8 | ¢ 419 | 3 | 4 | Le verrouillage | 9 à 15 | 24 à 58 | 200 à 230 | |
| 9 | ¢440(445) | 3 | 4 | Le verrouillage | 9 à 15 | 24 ¢ 58 | 220 à 260 | |
| 10 |
¢ 470 Le nombre d'emplois |
3 | 4 | Le verrouillage | 9 à 16 | 24 ¢ 60 | 220 à 260 | |
| 11 | ¢ 508 | 3 | 4 | Le verrouillage | 9 18 | 24 ¢ 68 | 260 à 360 | |
| 12 |
¢ 530 Le secteur privé |
3 | 4 | 5 | Le verrouillage | 9 20 | 32 ¢ 92 | 320 à 400 |
| 13 | ¢ 580 ((575) | 3 | 4 | 5 | Le verrouillage | 9 20 | 32 ¢ 92 | 360 à 420 |
| 14 | ¢ 630 | 3 | 4 | 5 | Le verrouillage | 9 à 22 | 32 à 102 | 400 à 500 |
emballage
chantier de construction
